哪些情况需要设置氮封？如何设置？

一事故事件分享

某化工厂储存醋酸和乙炔合成反应液的储罐液位整体出现下降，导致罐内形成负压并吸入空气，与罐内气相物质（90%为乙炔）混合形成爆炸性混合气体，遇静电火花，发生爆燃，罐内物料流出，蒸发成大量可燃爆蒸气云随风扩散，继而引发空间爆炸。

案例的直接原因是爆炸性混合气体与空气混合，遇到点火源爆炸。在此情况下氮封是最常见的预防措施之一，可有效防止储罐发生火灾爆炸事故。

化工企业，特别是精细化工企业通常有两方面疑问：第一，哪些情况需要设氮封？第二，氮封如何设置？安在什么位置？多大的流量能够避免爆炸环境产生？

二哪些情况需要设氮封

《石油化工企业设计防火标准（2018年版）》（GB50160-2008）规定，当单罐容积小于或等于5000m3的内浮顶储罐采用易熔材料制作的浮盘时，应设置氮气保护等安全措施；储存温度超过120℃的重油时，固定顶罐应设置氮气保护。

《精细化工企业工程设计防火标准》（GB51283-2020）规定，固定顶罐或低压罐（单罐容积不小于100m3）储存甲B、乙A类液体时，应采用氮气或惰性气体密封措施。

个别精细化工企业，由于存在早期设计不完善、常压储罐未经正规设计、或者经由其他储罐改造等情况，储罐没有设置氮封或设置不合规的情况依然存在。

三氮封如何设置

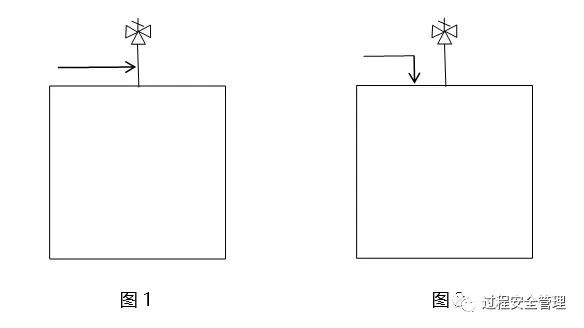

关于氮封安装，分享两种错误安装场景：一种是直接安装在呼吸阀下部短节位置（图1），另外一种是靠近呼吸阀位置直接焊接在法兰接管处（图2）。这两种场景均会导致氮气直接排出，无法起到氮封作用。

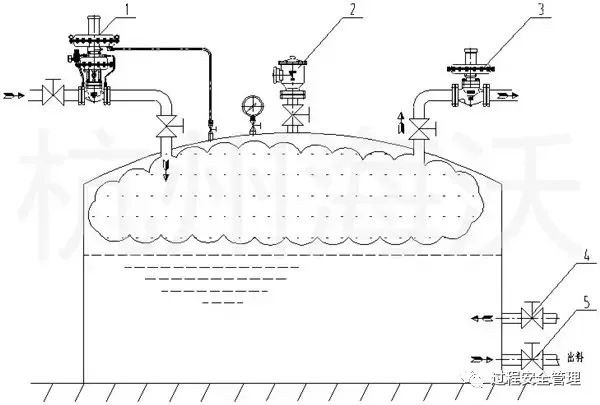

若呼吸阀用在氮封罐上，建议氮气供气管的接管位置一定要远离呼吸阀接口，并由罐顶部插入贮罐内，使氮气进罐后不直接排出，从而达到氮封目的。

大部分工厂设置氮封多采用自力调节阀或者压力控制阀，关于操作方面可参照《石油化工储运系统罐区设计规范》（SH/T3007-2014）规定，采用氮气保护的储罐，其操作压力宜为0.2Kpa～0.5Kpa；其他设置有呼吸阀的储罐，其操作压力宜为1Kpa～1.5Kpa。

同时有些储罐因介质含有腐蚀性，要注意定期检查清理氮气管线，防止氮封失效。
